Tự lắp bảng điện tại nhà nhưng loay hoay không biết đấu dây pha, dây trung tính vào đâu cho đúng? Chỉ một mối nối sai cũng có thể khiến đèn không sáng, ổ cắm mất điện, thậm chí gây chập cháy nguy hiểm. Đó là lý do bạn cần nắm chắc cách đấu điện 1 công tắc 1 ổ cắm Panasonic. Nắm vững kỹ thuật này không chỉ giúp bạn tiết kiệm chi phí gọi thợ mà còn chủ động xử lý điện gia đình an toàn, gọn gàng.
Trong bài viết này, Điện Nước Nhật Minh chia sẻ chi tiết sơ đồ, các bước thực hiện và mẹo kiểm tra an toàn để bạn tự tin làm ngay.
Cấu tạo và ký hiệu chân L, N, E trên thiết bị panasonic
Trên mỗi thiết bị Panasonic đều in sẵn các ký hiệu chân đấu nối, giúp người dùng phân biệt chính xác từng loại dây trước khi thao tác. Việc nắm vững các ký hiệu này chính là nền tảng để đấu điện an toàn và đúng kỹ thuật.
- Dây pha (L): còn gọi là dây nóng hoặc dây lửa, mang điện áp và là dây nguy hiểm nhất trong hệ thống. Chân đấu dây pha trên thiết bị Panasonic thường được ký hiệu bằng chữ L.
- Dây trung tính (N): còn gọi là dây nguội hoặc dây mát, đóng vai trò khép kín mạch để dòng điện lưu thông. Chân đấu được ký hiệu bằng chữ N.
- Dây tiếp địa (E): là dây nối đất bảo vệ, giúp dẫn dòng điện rò xuống đất khi có sự cố, ký hiệu bằng chữ E hoặc biểu tượng tiếp địa.
Dụng cụ và vật tư cần chuẩn bị trước khi đấu
Dưới đây là danh sách dụng cụ cần thiết giúp bạn thao tác chính xác và kiểm tra an toàn:

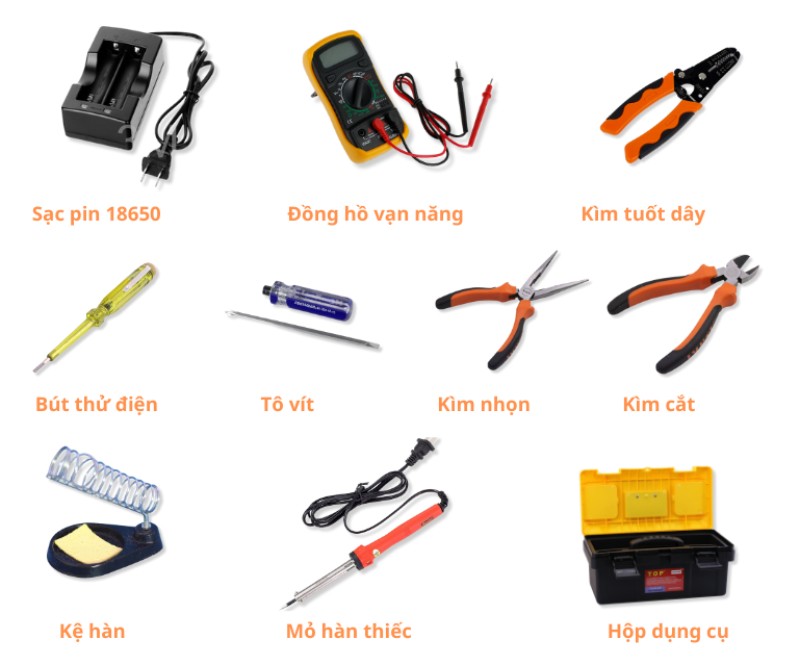

- Tua vít (loại 2 cạnh và 4 cạnh) để tháo lắp mặt bảng điện và siết cố định các đầu dây.
- Bút thử điện để xác định dây pha và kiểm tra điện sau khi hoàn thiện.
- Kìm điện, kìm tuốt dây để cắt, bóc tách lớp vỏ cách điện của dây dẫn.
- Băng keo điện để quấn cách điện các mối nối, hạn chế nguy cơ chập cháy.
Nhóm vật tư lắp đặt bao gồm những thành phần cấu thành nên bảng điện hoàn chỉnh:
- Mặt công tắc và ổ cắm Panasonic phù hợp loại âm tường hoặc nổi theo nhu cầu.
- Dây điện có tiết diện đúng với tải sử dụng, nên phân biệt màu dây pha và dây trung tính để dễ nhận biết.
- Cầu chì hoặc CB đóng vai trò bảo vệ toàn bộ thiết bị khi xảy ra sự cố quá dòng.
- Bóng đèn được điều khiển bởi công tắc.
Sơ đồ nguyên lý đấu 1 công tắc 1 ổ cắm panasonic

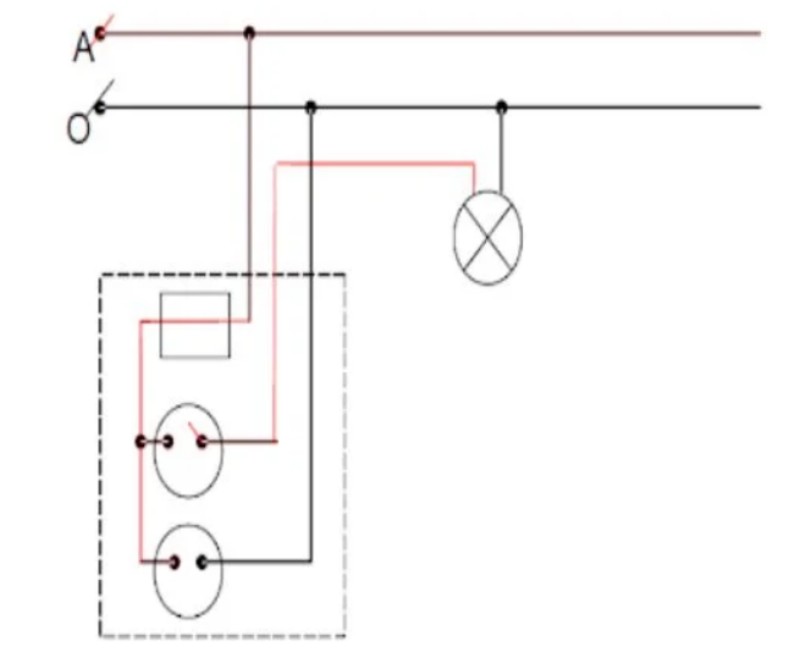

Sơ đồ nguyên lý đấu 1 công tắc 1 ổ cắm Panasonic mô tả đường đi của dòng điện từ nguồn qua cầu chì rồi chia thành các nhánh, trong đó dây pha được phân phối tới cả công tắc panasonic và ổ cắm, còn dây trung tính đi thẳng về ổ cắm và bóng đèn.
Để minh họa, dòng điện trong sơ đồ này vận hành theo trình tự rõ ràng, giúp bạn hình dung cách các thiết bị liên kết với nhau trước khi thực hiện đấu nối thực tế.
Nguyên lý hoạt động của mạch điện được thể hiện như sau:
- Dây pha (L) từ nguồn điện đi qua cầu chì để được bảo vệ, sau đó chia thành các nhánh cấp đến một cực của công tắc và một chân của ổ cắm.
- Đầu ra của công tắc được nối tới bóng đèn, nhờ đó khi bật công tắc thì điện truyền tới đèn làm đèn sáng, khi tắt thì dòng điện bị ngắt.
- Dây trung tính (N) từ nguồn đi thẳng về chân còn lại của ổ cắm và về bóng đèn để khép kín mạch.
Các bước đấu điện 1 công tắc 1 ổ cắm panasonic
Cách đấu điện 1 công tắc 1 ổ cắm Panasonic được thực hiện qua 3 bước chính theo trình tự: chuẩn bị và ngắt nguồn, đấu dây cho ổ cắm, sau đó đấu dây cho công tắc và bóng đèn, kết quả là một bảng điện hoàn chỉnh, vận hành ổn định.
Dưới đây là hướng dẫn chi tiết từng bước, bám sát sơ đồ nguyên lý đã trình bày ở phần trên, giúp bạn thực hiện tuần tự mà không bỏ sót thao tác nào.
Bước 1: Chuẩn bị và ngắt nguồn, bóc tách dây

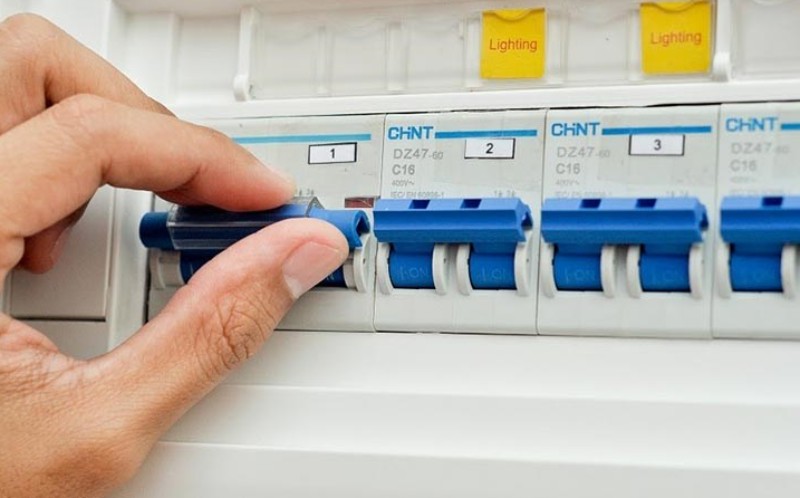

Trước khi làm bất cứ thao tác nào, bạn phải ngắt CB tổng để đảm bảo an toàn tuyệt đối, sau đó dùng bút thử điện kiểm tra lại để chắc chắn hệ thống đã hoàn toàn không còn điện.
Tiếp theo, bạn tiến hành bóc tách lớp vỏ cách điện ở đầu các sợi dây bằng kìm tuốt dây, để lộ phần lõi đồng vừa đủ. hãy xoắn gọn phần lõi đồng của mỗi đầu dây lại để dây chắc chắn, không bị xòe ra khi đưa vào chân đấu, nhờ đó tránh hiện tượng lỏng mối nối gây phóng điện về sau.
Bước 2: Đấu dây cho ổ cắm

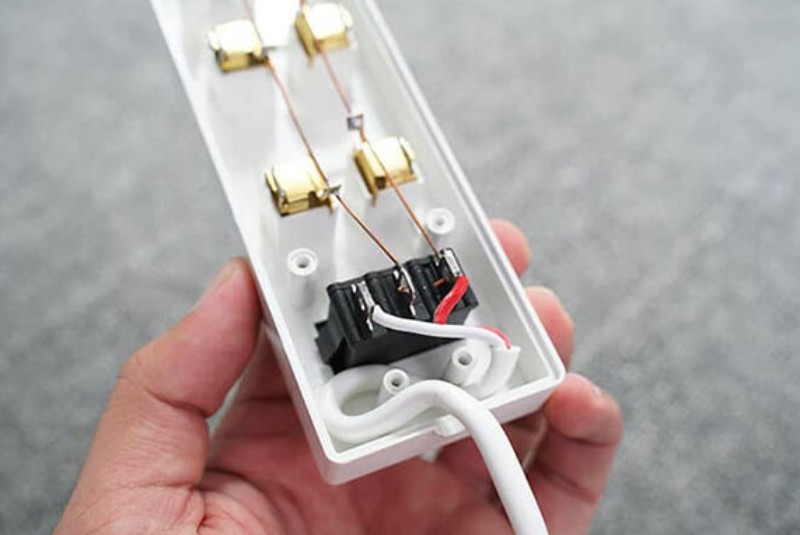

Ở phần ổ cắm, bạn đấu dây pha (L) từ nguồn vào một chân của ổ cắm theo đúng ký hiệu, và đấu dây trung tính (N) vào chân còn lại. Đối với ổ cắm loại 3 chấu, chân tiếp địa (E) sẽ được nối thêm dây đất.
Cụ thể hơn, khi đưa dây vào ổ cắm, bạn dùng tua vít siết chặt ốc sao cho phần lõi đồng trần không còn lộ ra bên ngoài, điều này giúp tránh chập cháy và đảm bảo an toàn khi sử dụng. Lưu ý, với dòng điện xoay chiều một pha AC 220V, ổ cắm chỉ hoạt động khi cả hai chân được cấp đủ dây pha (L) và dây trung tính (N).
Bước 3: Đấu dây cho công tắc và bóng đèn

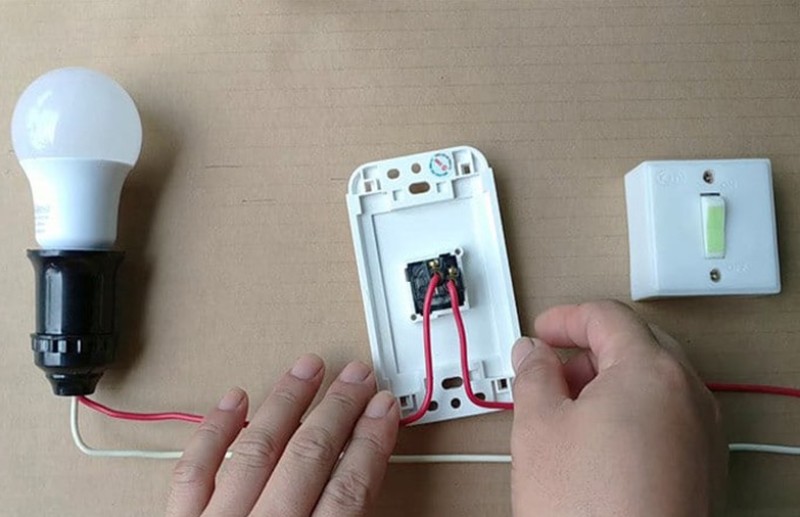

Ở phần công tắc, bạn cấp dây pha (L) đã chia nhánh vào một cực của công tắc, sau đó lấy dây ở đầu ra còn lại của công tắc nối tới một cực của bóng đèn. Đồng thời, dây trung tính (N) từ nguồn được nối vào cực còn lại của bóng đèn để khép kín mạch.
Nhờ đó, khi bạn gạt công tắc sang trạng thái bật, dòng điện đi từ dây pha qua công tắc đến bóng đèn làm đèn sáng; ngược lại, khi gạt sang tắt thì mạch bị ngắt và đèn tắt. Sau khi hoàn tất các mối nối, bạn đưa công tắc và ổ cắm vào mặt bảng điện, siết vít cố định để thiết bị nằm chắc chắn, chuẩn bị cho bước kiểm tra cuối cùng.
Cách kiểm tra bảng điện đã đấu đúng và an toàn
Sau khi đấu nối xong, bạn cần kiểm tra mạch điện an toàn bằng cách bật lại CB tổng rồi dùng bút thử điện kiểm tra từng điểm, đồng thời thử vận hành thực tế công tắc và ổ cắm để xác nhận toàn bộ hệ thống hoạt động đúng.
Quy trình kiểm tra được thực hiện lần lượt như sau:
- Kiểm tra bằng bút thử điện: bật CB tổng, dùng bút thử điện chạm vào chân ổ cắm, nếu đèn báo của bút sáng nghĩa là ổ cắm đã có điện, quá trình cấp nguồn thành công.
- Thử vận hành công tắc: gạt công tắc bật/tắt vài lần để xác nhận bóng đèn sáng và tắt tương ứng, chứng tỏ nhánh công tắc đã đấu đúng.
- Thử cắm thiết bị: cắm thử một thiết bị điện đơn giản vào ổ cắm để kiểm tra khả năng cấp nguồn thực tế.
- Rà soát mối nối: kiểm tra lại các mối nối xem đã siết chặt chưa, đặc biệt là những điểm nối dây, tránh tình trạng lỏng gây phóng điện.
Những lưu ý chuyên sâu và biến thể khi đấu 1 công tắc 1 ổ cắm panasonic
Bên cạnh quy trình cơ bản, một số lưu ý chuyên sâu như đấu tiếp địa, lựa chọn loại thiết bị và cách xử lý sự cố sẽ giúp bảng điện của bạn an toàn và bền bỉ hơn trong quá trình sử dụng lâu dài.
- Đối với ổ cắm và công tắc có mặt kim loại hoặc thiết bị 3 chấu, việc đấu chân tiếp địa (E) là cần thiết để đảm bảo an toàn khi có dòng điện rò rỉ. bạn nối dây tiếp địa cố định vào đầu nối đất trên ổ cắm, sau đó kéo một đoạn dây ngắn từ đầu nối này về đầu nối đất trong hộp âm tường. Nhờ đó, khi xảy ra sự cố rò điện, dòng điện nguy hiểm sẽ được dẫn xuống đất thay vì truyền qua người dùng.
- Hai biến thể phổ biến của bảng điện Panasonic là loại âm tường và loại nổi, mỗi loại phù hợp với điều kiện lắp đặt khác nhau. loại âm tường được lắp chìm vào tường thông qua hộp âm, mang lại tính thẩm mỹ cao và gọn gàng, thích hợp cho công trình xây mới có thiết kế đi dây từ đầu. Ngược lại, loại nổi được gắn trực tiếp trên bề mặt tường, thi công nhanh và dễ sửa chữa, phù hợp với nhà đã hoàn thiện hoặc khu vực cần lắp thêm điểm điện mà không muốn đục tường.
Kết luận
Qua những hướng dẫn trên, có thể thấy cách đấu điện 1 công tắc 1 ổ cắm Panasonic không hề khó nếu bạn thực hiện đúng sơ đồ nguyên lý, phân biệt rõ dây pha, dây trung tính, dây tiếp địa và kiểm tra mạch an toàn trước khi sử dụng. Hy vọng qua bài viết này, bạn đã tự tin hoàn thiện bảng điện tại nhà một cách đơn giản, nhanh chóng và an toàn.
