Bạn đang cầm trên tay ba chiếc công tắc Panasonic trông gần như giống hệt nhau, nhưng lại băn khoăn không biết loại nào lắp cho đèn phòng, loại nào dùng cho mạch cầu thang? Đấu nhầm cực không chỉ khiến đèn không sáng mà còn tiềm ẩn nguy cơ chập cháy, mất an toàn cho cả gia đình. Chính vì thế, hiểu rõ cấu tạo công tắc Panasonic là bước đầu tiên giúp bạn chọn đúng, đấu chuẩn và dùng bền.
Trong bài viết này, Điện Nước Nhật Minh sẽ chia sẻ cách phân biệt chi tiết công tắc 1 cực, 2 cực và 3 cực để bạn tự tin lựa chọn.

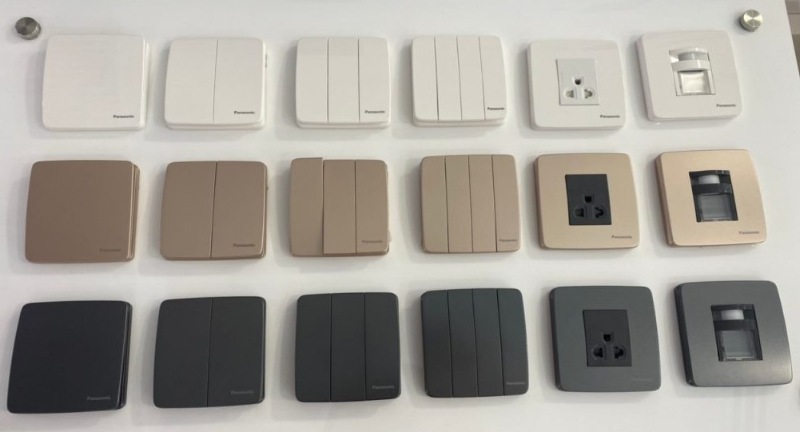

Các loại công tắc panasonic phân theo số cực
Phân theo tiêu chí này, các loại công tắc Panasonic thông dụng gồm:
- Công tắc 1 cực (1 chiều): Loại đơn giản và phổ biến nhất, chỉ có 2 tiếp điểm gồm 1 cực động và 1 cực tĩnh. Dùng để bật/tắt một thiết bị điện tại một vị trí duy nhất như đèn phòng, quạt tường.
- Công tắc 2 cực: Loại dùng để đóng/ngắt đồng thời hai đường dây trong cùng một thao tác, thường bố trí cho các mạch tải cần ngắt cả dây pha lẫn dây trung tính hoặc điều khiển hai thiết bị chung một phím.
- Công tắc 3 cực (2 chiều, đảo chiều): Loại có 3 tiếp điểm gồm 1 cực động và 2 cực tĩnh, cho phép điều khiển một thiết bị từ hai vị trí khác nhau. Đây là loại nền tảng cho mạch điện cầu thang, hành lang.
Cấu tạo chung của công tắc điện panasonic
Công tắc điện Panasonic là thiết bị đóng/ngắt mạch điện được cấu tạo từ ba phần chính:
Xem thêm: Hướng dẫn cách tháo hạt công tắc Panasonic
1. Vỏ và mặt che
Vỏ và mặt che của công tắc Panasonic được làm bằng nhựa cao cấp chống cháy như Urea Resin hoặc nhựa ABS, đảm nhận vai trò cách điện và bảo vệ toàn bộ cơ cấu bên trong. Đây là lớp tiếp xúc trực tiếp với tay người dùng nên yêu cầu độ an toàn cao nhất.
Chất liệu Urea Resin và ABS mang lại nhiều ưu điểm vượt trội:
- Chống cháy và cách điện tốt: Vật liệu tự dập tắt khi có tia lửa điện, hạn chế nguy cơ chập cháy lan rộng.
- Chống trầy xước: Bề mặt cứng, giữ được độ mới và thẩm mỹ sau thời gian dài sử dụng.
- Giữ màu bền lâu: Lớp sơn và chất liệu ít phai màu, ố vàng dưới tác động của nhiệt và ánh sáng.
2. Cơ cấu bật/tắt (phím nhấn)
Cơ cấu bật/tắt của công tắc Panasonic là phần cần gạt hoặc nút bấm được thiết kế mượt mà, kết hợp lò xo đàn hồi để tạo cảm giác bấm chắc tay và độ nhạy cao. Đây là bộ phận người dùng tương tác nhiều nhất mỗi ngày.
Chính hệ lò xo đàn hồi bên trong quyết định “cảm giác bấm” đặc trưng của Panasonic. Khi tác động lực, lò xo nén lại rồi bật trở về vị trí ổn định, giúp thao tác đóng/ngắt dứt khoát, không bị lửng hay kẹt phím.
Độ nhạy cao của cơ cấu truyền động còn giúp truyền lực chính xác đến tiếp điểm bên trong, đảm bảo mỗi lần bấm là một lần đóng/ngắt mạch trọn vẹn, hạn chế hiện tượng tiếp xúc chập chờn.

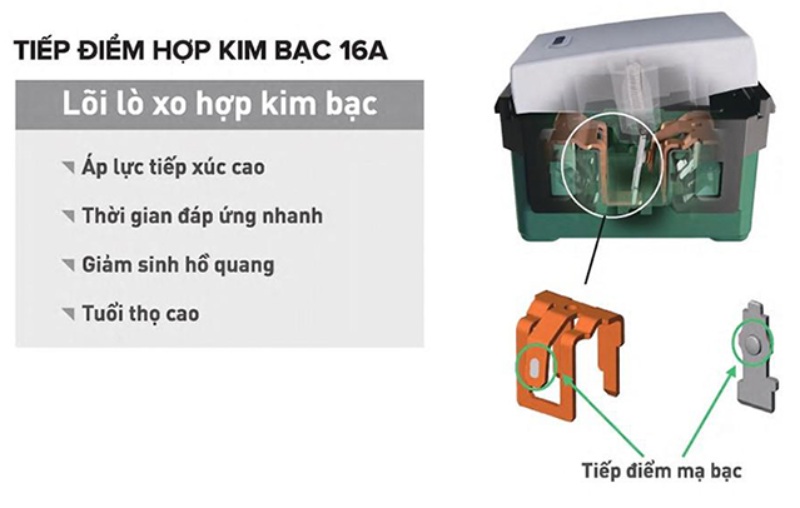

3. Các cực nối điện (tiếp điểm)
Các cực nối điện của công tắc Panasonic được làm bằng đồng nguyên chất hoặc hợp kim đồng có độ dẫn điện tốt, gồm cực động và cực tĩnh để đóng/ngắt mạch điện an toàn. Đây chính là “trái tim” quyết định khả năng dẫn điện của toàn bộ thiết bị.
Cụ thể, hai loại cực này phối hợp với nhau theo nguyên tắc rõ ràng:
- Cực động: Đóng vai trò đầu vào, di chuyển theo cơ cấu truyền động khi bấm phím để chạm hoặc rời khỏi cực tĩnh.
- Cực tĩnh: Đóng vai trò đầu ra, cố định tại vị trí và chờ cực động chạm vào để tạo thành mạch kín.
Hơn nữa, chất liệu đồng và hợp kim đồng có độ dẫn điện cao giúp giảm điện trở tiếp xúc, hạn chế phát nóng và hiện tượng hồ quang khi đóng ngắt — yếu tố trực tiếp quyết định tuổi thọ và độ an toàn của công tắc.
Như vậy, ba bộ phận vỏ, cơ cấu truyền động và tiếp điểm là mẫu số chung của mọi công tắc Panasonic. Điểm tạo nên sự khác biệt giữa 1 cực, 2 cực và 3 cực nằm ở chính số lượng và cách bố trí các tiếp điểm này.
Phân biệt cấu tạo công tắc 1 cực, 2 cực và 3 cực panasonic
Sau đây, diễn giải chi tiết dưới mỗi loại sẽ giúp bạn nắm được cách bố trí cực và lý do lựa chọn.

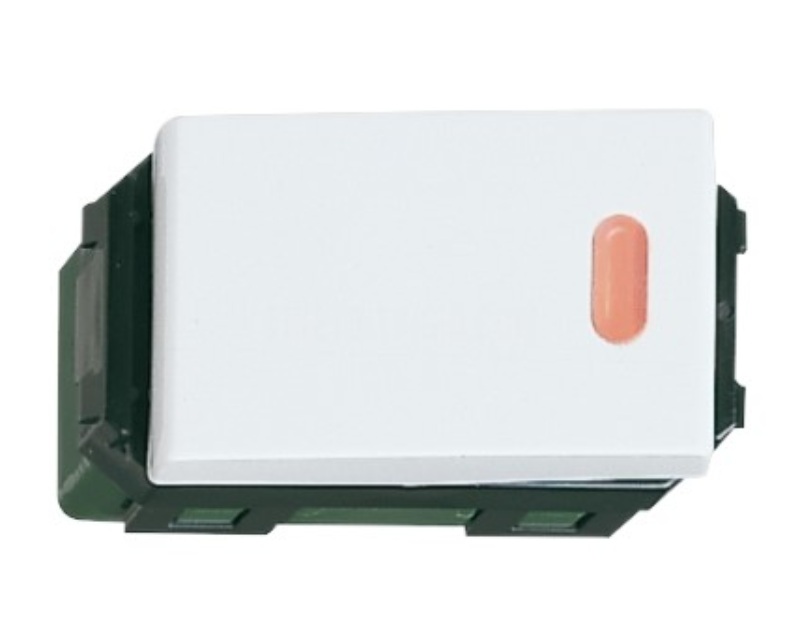

Cấu tạo công tắc 1 cực (1 chiều) panasonic
Công tắc 1 cực Panasonic có cấu tạo đơn giản nhất với 2 tiếp điểm gồm 1 cực động và 1 cực tĩnh, dùng để bật/tắt một thiết bị điện tại một vị trí duy nhất. Đây là loại thông dụng nhất trong hệ thống điện dân dụng.
Khi bấm phím, cực động chạm vào cực tĩnh và khép kín mạch để dòng điện đi qua, làm thiết bị hoạt động; khi bấm lần nữa, cực động tách ra và ngắt mạch. Chính cấu tạo hai tiếp điểm này khiến công tắc 1 cực chỉ điều khiển được đóng/ngắt từ một điểm, phù hợp với đèn phòng ngủ, đèn nhà vệ sinh hay quạt tường.

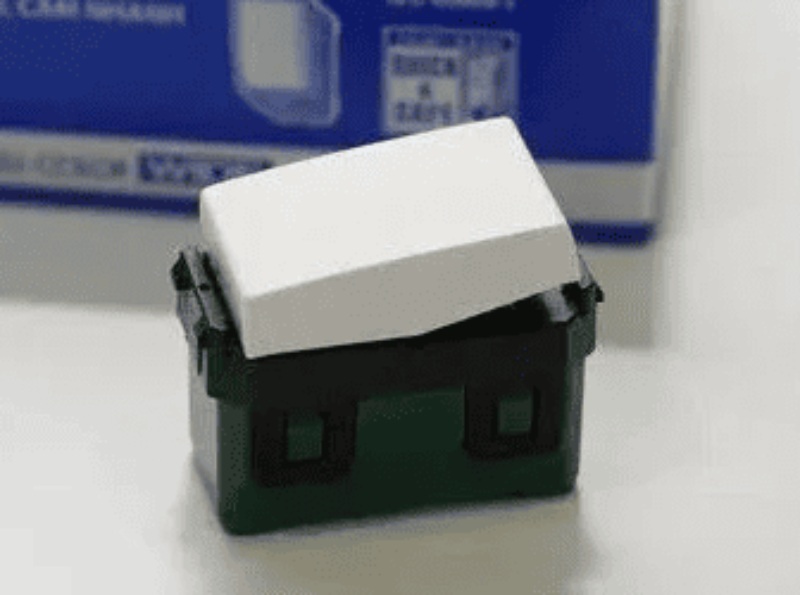

Cấu tạo công tắc 2 cực panasonic
Công tắc 2 cực Panasonic có cấu tạo với hai cặp tiếp điểm, cho phép đóng/ngắt đồng thời hai đường dây hoặc hai mạch tải chỉ trong một thao tác. Loại này thường xuất hiện ở những vị trí cần cách ly điện triệt để.
Trong khi đó, khác với loại 1 cực chỉ ngắt một dây, công tắc 2 cực có thể ngắt cả dây pha lẫn dây trung tính cùng lúc, tăng mức độ an toàn khi cần cô lập hoàn toàn thiết bị khỏi nguồn điện. Nhờ hai cực động cùng chuyển động đồng bộ, thao tác đóng/ngắt vẫn dứt khoát dù điều khiển nhiều mạch, thích hợp cho các thiết bị công suất lớn hoặc khu vực cần độ an toàn cao.

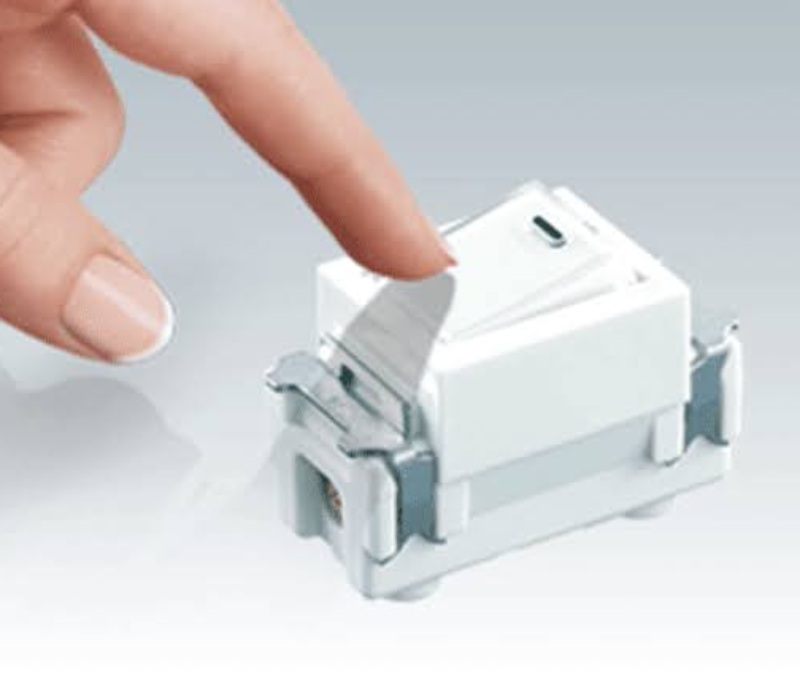

Cấu tạo công tắc 3 cực (đảo chiều) panasonic
Công tắc 3 cực Panasonic có cấu tạo đặc biệt với 3 tiếp điểm gồm 1 cực chung (cực động, đầu vào) và 2 cực tĩnh (hai đầu ra), cho phép điều khiển một thiết bị từ hai vị trí khác nhau. Đây là loại phức tạp nhất trong ba loại.
Tại mỗi thời điểm chỉ có một cực tĩnh được nối thông với cực chung, và khi bấm phím thì dòng điện được “đảo” từ cực tĩnh này sang cực tĩnh kia. Chính cơ chế đảo chiều đó cho phép lắp hai công tắc 3 cực ở hai đầu cầu thang, giúp bật đèn ở tầng dưới và tắt ở tầng trên hoặc ngược lại. Đây là lý do công tắc 3 cực còn được gọi là công tắc 2 chiều hay công tắc đảo chiều.
Như vậy, càng nhiều tiếp điểm, công tắc càng điều khiển được nhiều tình huống mạch điện. Sau khi hiểu cấu tạo, bước tiếp theo là biết cách nhận diện đúng từng loại ngay tại cửa hàng.
Cách nhận biết công tắc 1 cực, 2 cực và 3 cực panasonic khi mua
Việc nhận biết đúng loại giúp bạn tránh mua nhầm, đảm bảo đấu nối chuẩn sơ đồ mạch điện dự định lắp. Dưới đây là những dấu hiệu nhận biết cụ thể:

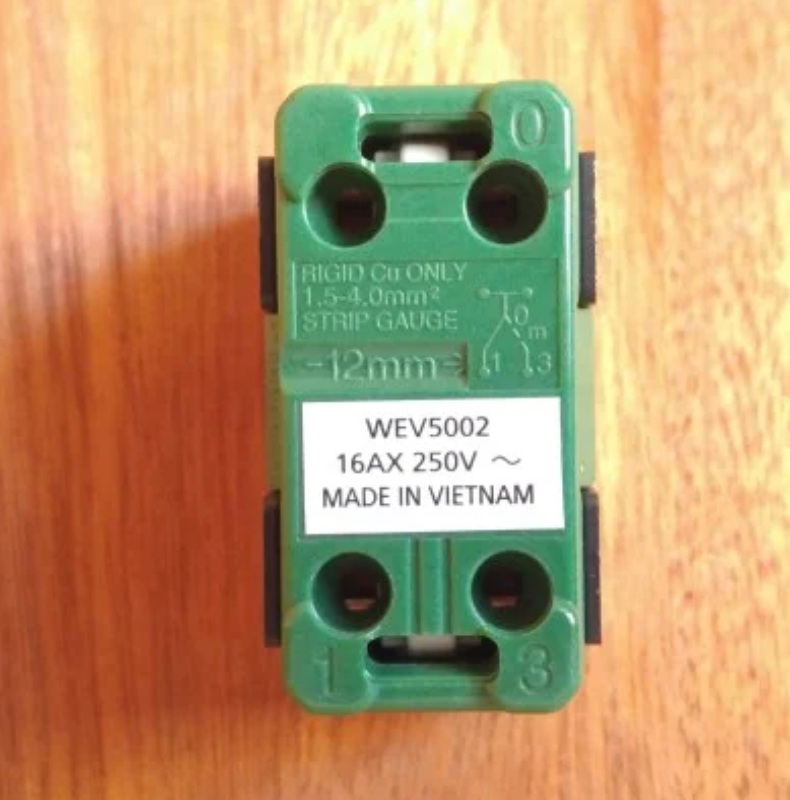

- Đếm số chân nối phía sau: Công tắc 1 cực có 2 chân đấu dây, công tắc 3 cực có 3 chân, còn công tắc 2 cực bố trí thành hai cặp chân riêng biệt.
- Đọc ký hiệu trên thân hạt: Panasonic thường in ký hiệu phân biệt loại 1 chiều và 2 chiều ngay trên thân hoặc mặt sau, giúp xác định nhanh chức năng.
- Quan sát mặt phím: Với các dòng như Wide, Halumie hay Minerva, loại đảo chiều thường có gờ hoặc dấu nhận diện riêng để phân biệt với loại 1 chiều thông thường.
- Kiểm tra thông số kỹ thuật in kèm: Cường độ dòng điện và mã sản phẩm trên bao bì cũng cho biết đây là loại đơn giản hay loại điều khiển đa vị trí.
Ứng dụng thực tế của công tắc 1 cực và 3 cực panasonic
Công tắc 1 cực phù hợp cho vị trí bật/tắt cố định một điểm, còn công tắc 3 cực tối ưu cho không gian cần điều khiển từ nhiều vị trí như cầu thang, hành lang, phòng ngủ lớn. Việc chọn đúng loại giúp hệ thống điện vừa tiện dụng vừa tiết kiệm.
Nếu dùng công tắc 1 cực cho cầu thang, người dùng sẽ phải quay lại đúng vị trí ban đầu để tắt đèn, điều bất tiện mà công tắc 3 cực khắc phục hoàn toàn. Ngược lại, dùng công tắc 3 cực cho một bóng đèn phòng nhỏ lại gây lãng phí vì không tận dụng được khả năng điều khiển hai vị trí. Vì thế, hiểu ứng dụng của từng loại giúp bạn bố trí công tắc hợp lý theo từng khu vực.
Qua những phân tích trên, có thể thấy sự khác biệt giữa công tắc 1 cực, 2 cực và 3 cực Panasonic nằm ở số tiếp điểm và cách bố trí cực nối dây, quyết định mỗi loại phù hợp với một kiểu mạch điện riêng. Hy vọng qua bài viết này, Điện Nước Nhật Minh đã bạn đã có thể tự tin phân biệt từng loại công tắc, hiểu rõ nguyên lý hoạt động và lựa chọn được thiết bị phù hợp nhất cho không gian sống của mình.
