Công tắc trong nhà bỗng nhiên hỏng, lung lay hay cần thay mới để đồng bộ nội thất, nhưng bạn lại ngại gọi thợ vì tốn kém và mất thời gian chờ đợi? Thực tế, đây là tình huống rất nhiều gia đình gặp phải và hoàn toàn có thể tự xử lý gọn gàng ngay tại nhà nếu nắm đúng cách tháo hạt công tắc Panasonic. Việc thao tác đúng kỹ thuật không chỉ giúp bạn tiết kiệm chi phí mà còn đảm bảo an toàn tuyệt đối cho cả gia đình khi làm việc với điện.
Trong bài viết này, Điện Nước Nhật Minh sẽ chia sẻ chi tiết quy trình tháo và lắp hạt công tắc Panasonic đúng chuẩn, dễ làm theo cho cả người chưa có kinh nghiệm.

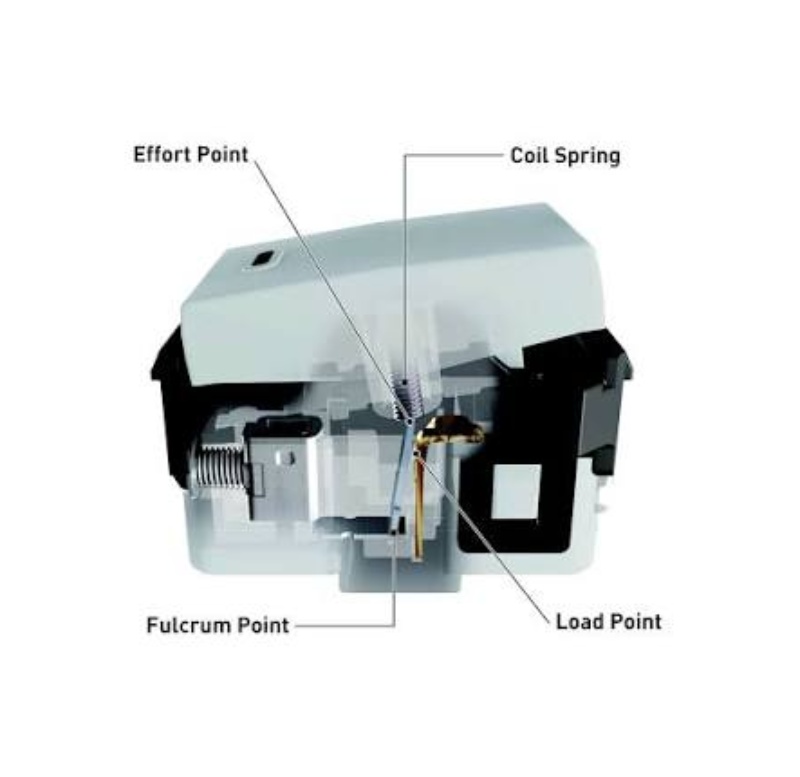

Hạt công tắc Panasonic và cấu tạo các bộ phận
Hạt công tắc Panasonic là bộ phận điều khiển đóng ngắt dòng điện thuộc hệ thống điện dân dụng, do thương hiệu Panasonic sản xuất, nổi bật với thiết kế modul rời lắp vào đế âm và độ bền cao. Đây là chi tiết trực tiếp thực hiện thao tác bật/tắt cho đèn, quạt hay ổ cắm trong nhà bạn.
Một hạt công tắc Panasonic tiêu chuẩn được cấu tạo từ các bộ phận chính sau:
- Mặt công tắc (nắp che): Là phần nhựa bên ngoài mà tay người chạm vào, có nhiệm vụ che chắn và tạo thẩm mỹ. Đây thường là chi tiết được tháo đầu tiên.
- Thân hạt (modul công tắc): Chứa cơ cấu tiếp điểm bên trong, quyết định trạng thái đóng hoặc ngắt dòng điện.
- Ngàm gài (clip cài): Các mấu nhựa giúp hạt bám chắc vào đế mà không cần bắt vít trực tiếp, đặc trưng ở dòng Wide.
- Đế âm hoặc đế nổi: Khung đỡ chôn trong tường hoặc gắn nổi, giữ cố định toàn bộ hạt công tắc.
- Vít giữ và cọc đấu dây: Vít cố định mặt và đế, còn cọc đấu dây là nơi các đầu dây điện được kết nối vào công tắc.
Dụng cụ cần chuẩn bị trước khi tháo và lắp hạt công tắc Panasonic
Để bắt đầu thao tác đúng cách, việc trang bị đầy đủ dụng cụ sẽ giúp bạn không phải dừng giữa chừng khi tay đang tiếp xúc với hệ thống điện.
Dưới đây là danh sách dụng cụ cần chuẩn bị đầy đủ:
- Tô vít (vít dẹp và vít bake): Dùng để bẩy nhẹ mặt công tắc, tháo và siết vít cố định. Nên chọn loại có cán bọc cách điện.
- Bút thử điện: Là dụng cụ kiểm tra bắt buộc, giúp xác nhận nguồn điện đã thực sự bị ngắt trước khi chạm tay vào cọc dây.
- Kìm tuốt dây: Hỗ trợ cắt bỏ đầu dây bị trầy xước và tuốt lại lớp vỏ cách điện khi đầu dây cũ không còn đảm bảo.
- Băng keo cách điện: Dùng để quấn lại các mối nối, tránh chạm chập sau khi hoàn tất.
- Hạt công tắc Panasonic mới và giấy nhám: Chuẩn bị sẵn khi mục đích của bạn là thay hạt mới; giấy nhám giúp làm sạch đầu dây bị oxy hóa.
Lý do ngắt nguồn điện trước khi tháo hạt công tắc Panasonic
Có ba lý do quan trọng khiến bước ngắt điện không thể bỏ qua:
- Phòng tránh điện giật trực tiếp: Dòng điện dân dụng 220V có thể gây nguy hiểm nghiêm trọng nếu tay tiếp xúc với cọc dây đang có điện. Ngắt aptomat (cầu dao) tổng hoặc nhánh phụ trách khu vực đó sẽ loại bỏ hoàn toàn rủi ro này.
- Hạn chế chập cháy hệ thống: Khi tháo dây trong lúc còn điện, các đầu dây có thể chạm nhau gây nổ tia lửa, làm hỏng thiết bị hoặc gây cháy lan.
- Bảo vệ tiếp điểm và thiết bị: Thao tác trên hạt còn điện dễ làm cháy tiếp điểm đồng bên trong, khiến công tắc mới lắp vào cũng nhanh hỏng.
Cách tháo hạt công tắc Panasonic chi tiết 6 bước
Cách tháo hạt công tắc Panasonic được thực hiện theo quy trình:
- Bước 1 – Tắt toàn bộ dòng điện: Gạt aptomat tổng hoặc cầu dao nhánh của khu vực cần tháo xuống vị trí OFF để ngắt hoàn toàn dòng điện trong quá trình sử dụng. Đây là bước khởi đầu bắt buộc.

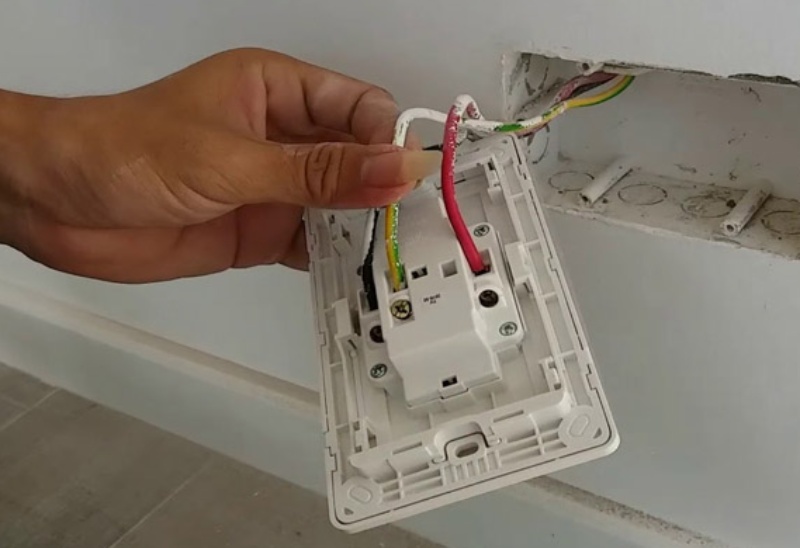

- Bước 2 – Tháo vít và mặt công tắc: Dùng tô vít bẩy nhẹ hoặc vặn vít được đính ở hạt công tắc Panasonic để tháo mặt nạ ra. Bạn nên giữ chặt và cất riêng những con vít này, tránh làm mất vì sẽ gây phiền phức khi lắp hạt công tắc mới.
- Bước 3 – Kiểm tra bằng bút thử điện: Sau khi lộ phần cọc dây, chạm đầu dò bút thử điện vào cọc nguồn. Nếu đèn không sáng, nguồn đã được ngắt an toàn và bạn có thể tiếp tục.
- Bước 4 – Tháo rời đầu dây điện và công tắc: Nới cọc bắt vít giữ dây, rút các đầu dây ra khỏi công tắc. Nếu phát hiện một đầu dây bị trầy xước, bạn nên cắt bỏ và tuốt lại, hoặc thay thế bằng đầu dây mới để đảm bảo an toàn.
- Bước 5 – Xử lý và nối các đầu dây còn lại: Trường hợp đầu dây quá ngắn, bạn có thể nối thêm để đủ chiều dài thao tác. Nối các đầu dây vào cọc và bắt vít bằng kim loại hoặc đồng thau, lưu ý không siết quá mạnh vì có thể làm hỏng ren của ốc.
- Bước 6 – Kiểm tra lại và hoàn thành: Rút hạt công tắc cũ ra khỏi đế, dọn dẹp khu vực và kiểm tra lại toàn bộ để hoàn tất quá trình tháo hạt công tắc Panasonic.
Cách lắp và đấu dây hạt công tắc Panasonic đúng kỹ thuật
Cách lắp và đấu dây hạt công tắc Panasonic được thực hiện ngược lại quy trình tháo, gồm việc đấu dây vào cọc theo sơ đồ, gài hạt vào đế, siết vít cố định và cấp điện kiểm tra để công tắc hoạt động ổn định.
So với thao tác tháo, công đoạn lắp và đấu dây đòi hỏi sự tỉ mỉ hơn ở khâu xác định vị trí dây nóng, dây tải và siết cọc đủ chặt.

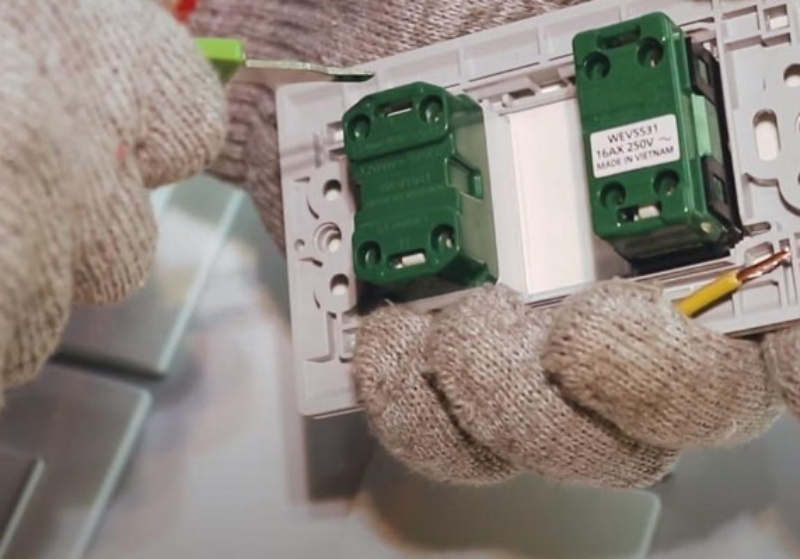

Sơ đồ đấu hạt công tắc 1 chiều Panasonic
Hạt công tắc 1 chiều là loại phổ biến nhất, dùng để bật/tắt một thiết bị từ một vị trí duy nhất. Cách đấu dây thực hiện như sau:
- Luồn dây nóng (dây pha) từ nguồn vào một cọc của công tắc, thường ký hiệu là cọc chung (L).
- Đấu dây còn lại từ cọc kia của công tắc đi ra thiết bị tiêu thụ như đèn hoặc quạt.
- Siết chặt vít cọc dây vừa đủ lực, sau đó gài thân hạt vào đế và lắp mặt công tắc trở lại.
Với công tắc 1 chiều, bạn chỉ cần ghi nhớ nguyên tắc “vào một cọc, ra một cọc” là có thể đấu chính xác mà không lo nhầm lẫn.

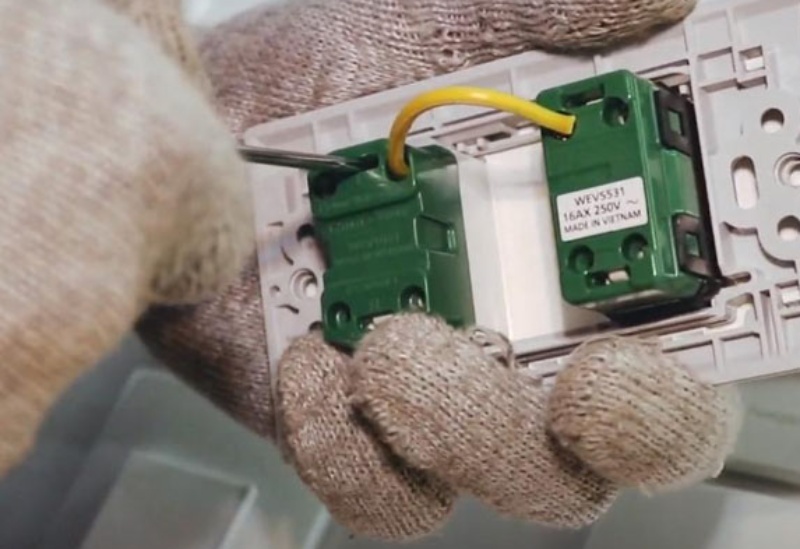

Sơ đồ đấu hạt công tắc 2 chiều (đảo chiều) Panasonic
Hạt công tắc 2 chiều cho phép điều khiển cùng một đèn từ hai vị trí khác nhau, thường dùng cho cầu thang hoặc hành lang dài. Cách đấu dây phức tạp hơn:
- Mỗi công tắc 2 chiều có 3 cọc: một cọc chung (COM) và hai cọc đảo.
- Dây nóng đấu vào cọc chung của công tắc thứ nhất, dây ra đèn đấu vào cọc chung của công tắc thứ hai.
- Hai cọc đảo của hai công tắc được nối chéo với nhau bằng hai dây trung gian, tạo thành mạch đảo chiều.
Sự khác nhau giữa đấu hạt công tắc 1 chiều và 2 chiều Panasonic
Bảng dưới đây so sánh hai loại hạt công tắc Panasonic theo các tiêu chí quan trọng nhất khi đấu dây và sử dụng, giúp bạn chọn đúng loại cho từng vị trí trong nhà.
| Tiêu chí | Hạt công tắc 1 chiều | Hạt công tắc 2 chiều |
|---|---|---|
| Số cọc đấu dây | 2 cọc (vào – ra) | 3 cọc (1 cọc chung + 2 cọc đảo) |
| Độ phức tạp sơ đồ | Đơn giản, dễ đấu | Phức tạp hơn, cần nối chéo |
| Số vị trí điều khiển | Một vị trí duy nhất | Hai vị trí khác nhau |
| Ứng dụng phổ biến | Đèn phòng, quạt, ổ đơn lẻ | Cầu thang, hành lang, phòng có hai lối ra vào |
| Mức độ khó khi lắp | Phù hợp người mới | Cần hiểu nguyên lý mạch đảo chiều |
Như vậy, chỉ với quy trình 6 bước đơn giản cùng vài dụng cụ cơ bản, bạn hoàn toàn có thể tự tháo và lắp hạt công tắc Panasonic ngay tại nhà một cách an toàn.
Hy vọng qua những chia sẻ chi tiết trên đây, bạn đã nắm vững cách tháo hạt công tắc Panasonic và tự tin xử lý nhanh gọn mỗi khi công tắc trong nhà gặp sự cố.
