Nguyên lý hoạt động của bộ 2 ổ cắm 1 công tắc Panasonic
Cụm thiết bị bộ 2 ổ cắm 1 công tắc Panasonic vận hành dựa trên sự phân tách rõ ràng giữa dây Nóng và dây Nguội. Dây Nóng (L) mang dòng điện được chia nhánh để cấp cho cả hai ổ cắm và chân chung của công tắc, trong khi dây Nguội (N) đi trực tiếp vào ổ cắm và một đầu của bóng đèn.
Nhờ cách bố trí này, hai ổ cắm luôn có điện và hoạt động độc lập, không phụ thuộc vào trạng thái bật tắt của công tắc. Ngược lại, công tắc chỉ đóng vai trò đóng ngắt dòng điện đi tới bóng đèn: khi bật, dòng điện từ dây Nóng đi qua chân chung của công tắc rồi ra thiết bị chiếu sáng; khi tắt, mạch bị ngắt và đèn không sáng.
Dụng cụ và vật tư cần chuẩn bị để đấu 2 ổ cắm 1 công tắc Panasonic

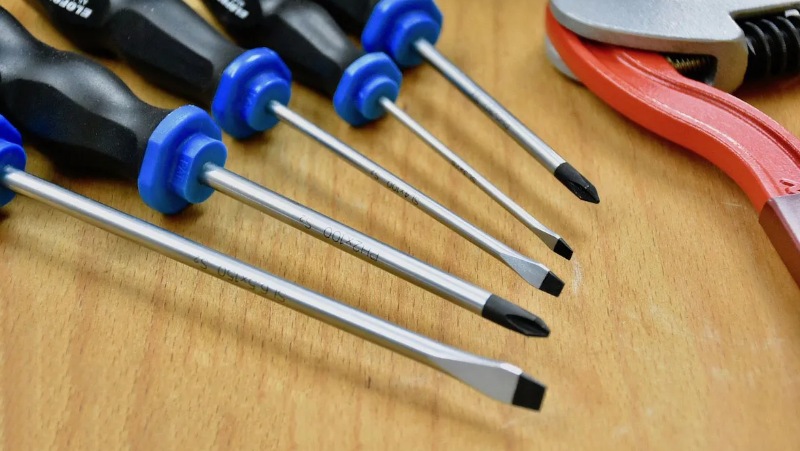

Dưới đây là nhóm dụng cụ thao tác cần có để tháo lắp và đấu nối chính xác:
- Bút thử điện: dùng để kiểm tra dây Nóng, dây Nguội và xác nhận đã ngắt điện an toàn trước khi làm.
- Tua vít hai đầu (2 cạnh và 4 cạnh): dùng để tháo, siết vít cố định thiết bị và mối nối dây.
- Kìm cắt, kìm tuốt dây: dùng để cắt và bóc lớp vỏ cách điện, làm lộ phần lõi đồng.
- Khoan điện: dùng để bắt vít đế âm hoặc đế nổi vào tường.
- Găng tay bảo hộ, dép cao su: giúp cách điện, tránh tiếp xúc trực tiếp với dòng điện.
Nhóm vật tư lắp đặt quyết định độ an toàn và tuổi thọ của bảng điện, bao gồm:
- Bộ 2 ổ cắm 1 công tắc Panasonic: chọn đúng dòng sản phẩm và mặt nạ tương thích với đế lắp.
- Dây điện hai màu: nên dùng hai màu khác nhau để phân biệt dây Nóng và dây Nguội, tiết diện 1.5mm² là phù hợp cho tải chiếu sáng và ổ cắm thông thường.
- Cầu chì hoặc CB (aptomat): giữ vai trò bảo vệ, tự ngắt khi quá tải hoặc chập mạch.
- Băng keo điện: dùng để quấn kín các mối nối, chống rò rỉ điện.
Cách đọc sơ đồ đấu 2 ổ cắm 1 công tắc Panasonic
Để không bị rối khi nhìn vào sơ đồ, bạn cần nắm rõ các ký hiệu cơ bản thường xuất hiện:
- L (Line): dây Nóng, còn gọi là dây Lửa, thường màu đỏ hoặc vàng, là dây khiến bút thử điện sáng.
- N (Neutral): dây Nguội, hay dây trung tính, thường màu xanh hoặc trắng.
- CC: cầu chì, đặt trên đường dây Nóng để bảo vệ mạch.
- Ổ cắm và công tắc: được vẽ với các chân đấu tương ứng, trong đó công tắc có chân chung để nối nguồn.
Các bước đấu 2 ổ cắm 1 công tắc Panasonic chi tiết

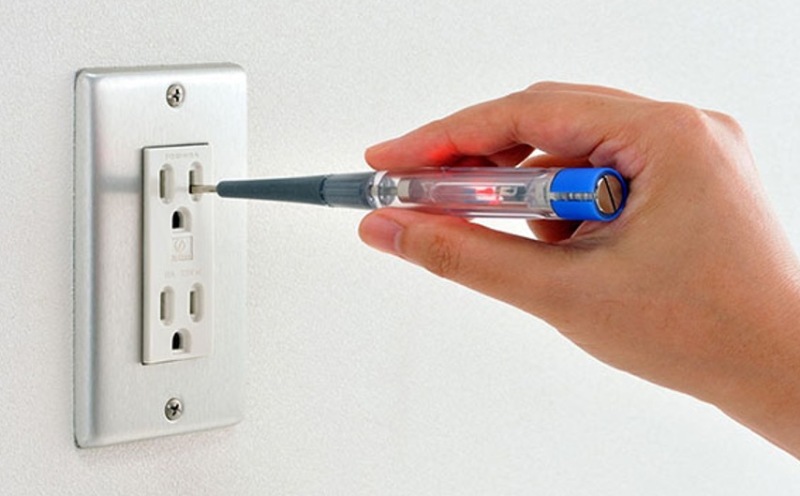

Bước 1: Ngắt nguồn điện và chuẩn bị vị trí
Trước hết, bạn phải ngắt cầu dao tổng (CB tổng) để cắt hoàn toàn dòng điện tại khu vực thi công. Sau đó, dùng bút thử điện kiểm tra lại để chắc chắn dây đã hết điện, đeo găng tay bảo hộ và đảm bảo tay khô, sàn khô trước khi thao tác. Cuối cùng, xác định và đánh dấu vị trí lắp bảng điện sao cho thuận tiện sử dụng và dễ đi dây.

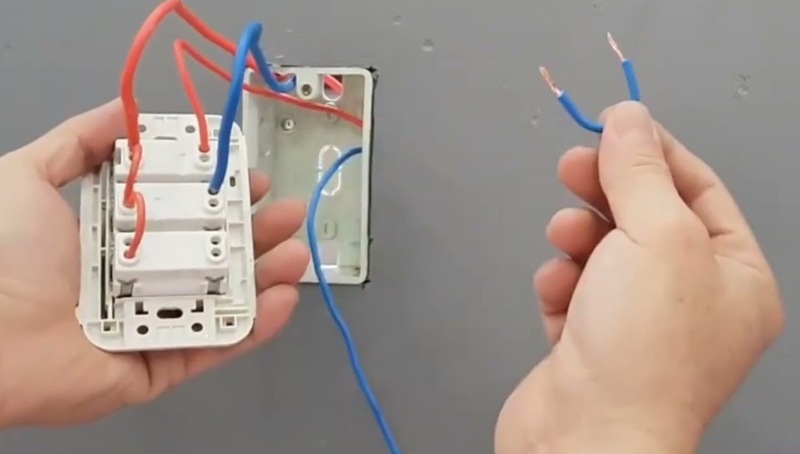

Bước 2: Đấu dây cho phần ổ cắm
Bạn tiến hành cấp nguồn cho hai ổ cắm. Trước tiên, xoắn chặt phần đầu lõi đồng của dây rồi luồn vào cực đấu trên hạt ổ cắm, đấu hai đầu dây điện vào hai chân của ổ cắm theo đúng ký hiệu, phần dây thừa cuốn gập lại thành hình chữ “L” để giữ chặt mối nối. Cụ thể, dây Nóng (L) cấp vào một chân của ổ cắm, dây Nguội (N) cấp vào chân còn lại; với ổ cắm dân dụng 220V thông thường thì hai lỗ cắm không bắt buộc phân biệt tuyệt đối, nhưng nên đấu thống nhất L và N theo ký hiệu để hệ thống rõ ràng.
Một lưu ý quan trọng mà nhiều người chưa biết: trên nhiều hạt ổ cắm và công tắc Panasonic có một cái rãnh nhỏ ghi thông số 12mm đi từ ngoài vào, nằm gần phía dưới chỗ đấu dây bên L. Rãnh đó chính là chỉ dẫn chiều dài đoạn dây cần bóc vỏ; bạn chỉ cần tuốt và đưa một đoạn đầu lõi đồng dài khoảng 12mm vào đúng cực đấu là mối nối sẽ tiếp xúc chắc chắn, không bị hở phần lõi ra ngoài gây mất an toàn.
Vì hai ổ cắm được đấu song song và độc lập với công tắc, nên sau bước này cả hai ổ đã sẵn sàng có điện ngay khi cấp nguồn.
Bước 3: Đấu dây cho phần công tắc
Sau khi hoàn tất phần ổ cắm, bạn chuyển sang đấu công tắc điều khiển đèn. Kết nối dây pha (dây Nóng) từ nguồn vào chân chung của công tắc; từ chân đầu ra còn lại của công tắc, nối một đoạn dây đi tới một chân của thiết bị chiếu sáng. Chân còn lại của bóng đèn được nối với dây Nguội (N) lấy từ nguồn. Như vậy, khi gạt công tắc sang trạng thái bật, dòng điện đi từ dây Nóng qua chân chung, qua tiếp điểm của công tắc rồi ra đèn khiến đèn sáng; khi tắt, tiếp điểm hở và đèn ngừng hoạt động.
Bước 4: Lắp hoàn thiện và kiểm tra
Đưa các hạt ổ cắm và công tắc vào đế, siết vít cố định và lắp mặt nạ. Sau đó, bật lại CB tổng và dùng bút thử điện kiểm tra: nếu bút sáng ở hai lỗ ổ cắm và đèn phản hồi đúng khi bật tắt công tắc, tức là hệ thống đã thông mạch và lắp đặt thành công. Việc kiểm tra lại theo sơ đồ còn giúp đảm bảo mạch điện đấu đúng, vận hành ổn định và an toàn lâu dài.
Nguyên tắc an toàn bắt buộc khi đấu điện Panasonic
Nguyên tắc an toàn bắt buộc khi đấu điện Panasonic xoay quanh việc cách ly hoàn toàn với dòng điện và kiểm soát chất lượng mối nối, nhằm phòng tránh điện giật, rò rỉ và chập cháy trong quá trình thi công lẫn sử dụng.
Dưới đây là những nguyên tắc cốt lõi bạn cần tuân thủ nghiêm ngặt:
- Luôn ngắt cầu dao tổng trước khi làm: đây là điều kiện tiên quyết, tuyệt đối không đấu nối khi hệ thống còn điện.
- Giữ môi trường làm việc khô ráo: không thao tác khi tay ướt, sàn ẩm hay trời mưa nồm, vì nước là chất dẫn điện rất tốt và có thể gây tai nạn nghiêm trọng.
- Quấn kín các mối nối bằng băng keo điện: mối nối hở là nguyên nhân chính gây rò rỉ điện và nguy cơ điện giật.
- Không sử dụng quá tải công suất cho phép của bảng điện: với thiết bị công suất lớn như máy lạnh, máy bơm, hãy đi CB riêng biệt thay vì dồn chung vào ổ cắm.
- Chọn tiết diện dây và thiết bị đúng chuẩn: dùng dây đủ tiết diện, thiết bị Panasonic chính hãng để đảm bảo độ bền và an toàn.
