Dây điện công trình là thiết bị quan trọng trong các dự án xây dựng, đảm bảo khả năng truyền tải điện ổn định, an toàn và bền bỉ. Trong bài viết này, Điện Nước Nhật Minh sẽ giới thiệu 8 loại dây cáp điện công trình phổ biến nhất hiện nay, giúp bạn lựa chọn được sản phẩm phù hợp và hiệu quả cho từng hạng mục thi công.

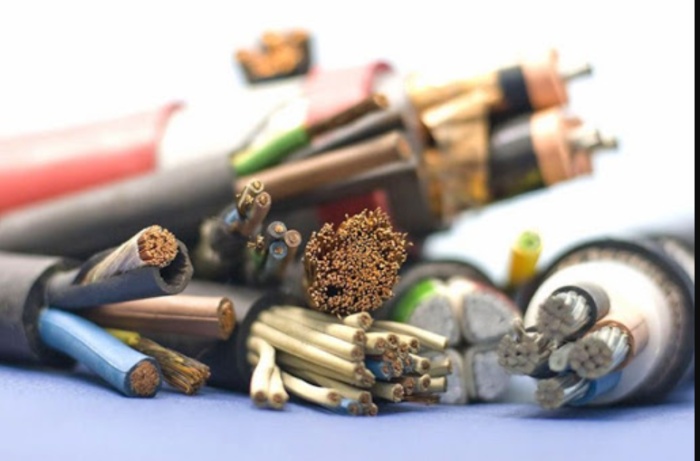

Dây điện công trình là gì?
Dây điện công trình là loại dây dẫn điện chuyên dụng được sử dụng trong quá trình thi công, lắp đặt và vận hành các dự án xây dựng, bao gồm công trình dân dụng, công nghiệp và hạ tầng kỹ thuật. Loại dây này có chức năng truyền tải điện năng từ nguồn điện đến các thiết bị, máy móc và hệ thống điện trong toàn bộ công trình, đảm bảo cho hệ thống hoạt động ổn định và an toàn.
Trong quá trình thi công, việc lựa chọn dây điện phù hợp cho từng dự án đòi hỏi phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật, đảm bảo chất lượng, độ an toàn, khả năng chịu tải và tính tương thích với toàn bộ hệ thống điện của công trình.
Đặc biệt, đối với những dự án quy mô lớn hoặc công trình có yêu cầu kỹ thuật cao, việc sử dụng dây điện công trình đạt chuẩn chất lượng là yếu tố then chốt giúp đảm bảo hiệu quả truyền tải điện năng, phòng tránh rủi ro và nâng cao tuổi thọ của hệ thống điện.

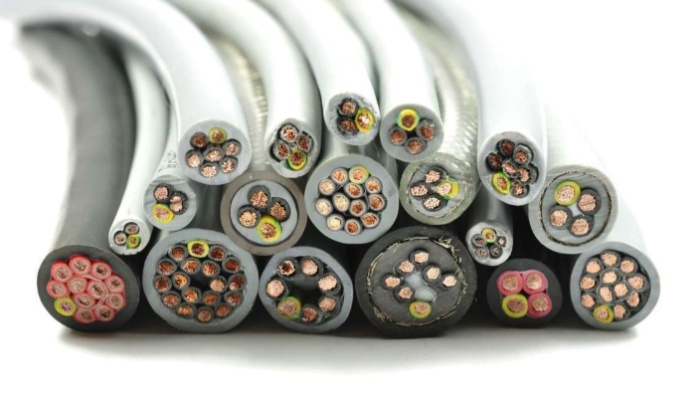

Cấu tạo của dây điện công trình
Dây điện công trình được cấu tạo từ nhiều lớp vật liệu khác nhau, mỗi bộ phận đảm nhiệm một chức năng riêng nhằm đảm bảo khả năng dẫn điện, độ bền và an toàn khi sử dụng. Cấu tạo cơ bản gồm các phần chính sau:
Lõi dẫn điện:
Đây là bộ phận trung tâm của dây, thường được chế tạo từ đồng hoặc nhôm, có thể là nhiều sợi xoắn hoặc đơn sợi tùy theo mục đích sử dụng. Lõi dẫn có nhiệm vụ truyền tải dòng điện, do đó yêu cầu vật liệu phải có độ dẫn điện cao, chịu tải tốt và ổn định trong thời gian dài.
Lớp cách điện:
Bao bọc quanh lõi dẫn, lớp cách điện thường được làm từ nhựa PVC, cao su tổng hợp hoặc các vật liệu chịu nhiệt, chống cháy. Bộ phận này giúp ngăn dòng điện rò rỉ, bảo vệ người sử dụng và đảm bảo an toàn điện trong quá trình vận hành.
Lớp vỏ bảo vệ:
Đây là lớp ngoài cùng có nhiệm vụ bảo vệ dây khỏi tác động cơ học và môi trường, như va đập, ẩm ướt, bụi bẩn, tia UV và ánh nắng mặt trời. Nhờ có lớp vỏ này, dây điện công trình bền bỉ hơn, chịu được điều kiện khắc nghiệt trong thi công và sử dụng lâu dài.
Tùy thuộc vào môi trường làm việc, tải điện và yêu cầu kỹ thuật của từng dự án, người ta sẽ lựa chọn loại dây điện phù hợp. Một số ví dụ phổ biến gồm:
- Dây đơn hoặc cáp điện nhiều lõi dùng trong hệ thống phân phối điện.
- Dây chịu nhiệt, cáp chống cháy dùng trong môi trường có nhiệt độ cao.
- Cáp điều khiển, cáp tín hiệu cho hệ thống tự động hóa.
- Cáp nhôm lõi thép dành cho khu vực ngoài trời hoặc công trình có yêu cầu chịu lực cao.
8 loại dây cáp điện công trình quan trọng trong các dự án hiện nay
Cùng với sự phát triển mạnh mẽ của ngành công nghiệp và xây dựng, nhu cầu sử dụng dây cáp điện chuyên dụng ngày càng đa dạng. Mỗi loại dây điện công trình được thiết kế với đặc tính kỹ thuật riêng, nhằm đáp ứng yêu cầu truyền tải điện năng, điều khiển và bảo đảm an toàn cho các hệ thống điện trong từng dự án.
Dưới đây là 8 loại dây cáp điện công trình phổ biến và quan trọng nhất, thường được ứng dụng trong các công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.

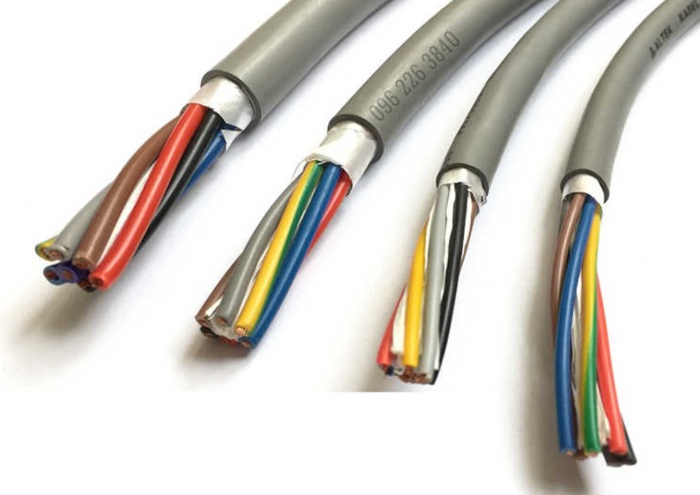

1. Cáp điều khiển
Cáp điều khiển hay còn gọi là dây cáp tín hiệu là loại dây chuyên dùng để truyền tải tín hiệu điều khiển giữa thiết bị và trung tâm quản lý.
Phần lõi của cáp thường được làm từ đồng nhiều sợi, giúp dẫn tín hiệu ổn định và chính xác. Bên ngoài được bọc lớp cách điện và chống nhiễu, bảo vệ tín hiệu khỏi tác động điện từ và môi trường.
Cáp điều khiển được sử dụng rộng rãi trong các hệ thống tự động hóa, nhà máy, tòa nhà thông minh hay các dự án khu công nghiệp quy mô lớn, nơi yêu cầu độ tin cậy cao trong truyền tín hiệu.

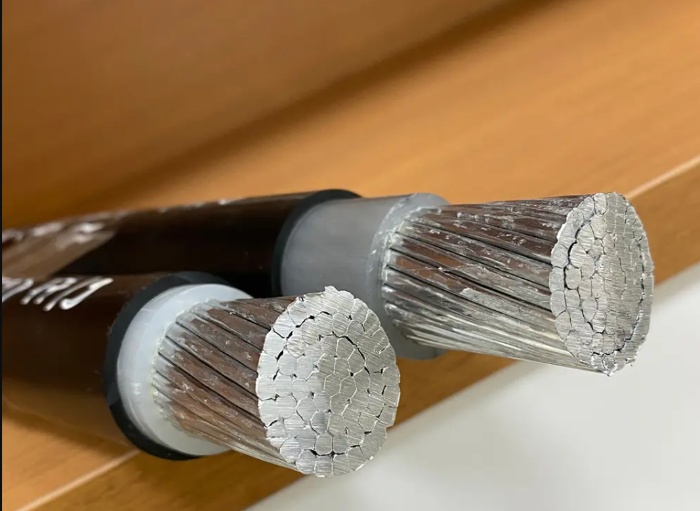

2. Cáp nhôm
Cáp nhôm có lõi dẫn bằng nhôm và lớp vỏ bọc bằng nhựa PVC hoặc XLPE cách điện. Dù khả năng dẫn điện thấp hơn cáp đồng, nhưng trọng lượng nhẹ hơn, giá thành rẻ và ít bị ăn mòn, khiến nó trở thành lựa chọn phổ biến trong các công trình có chiều dài truyền tải lớn hoặc môi trường khắc nghiệt.
Cáp nhôm thường được dùng trong đường dây tải điện cao áp trên không, trạm biến áp, và hệ thống truyền tải điện năng quy mô lớn.

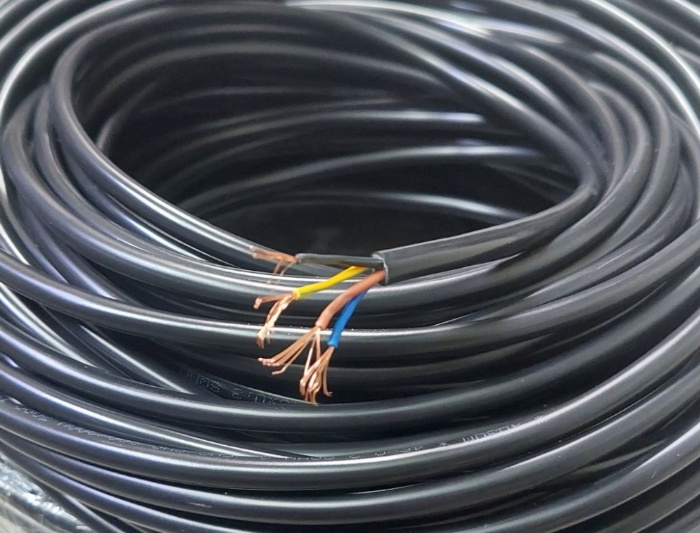

3. Cáp đồng
Cáp đồng được cấu tạo từ lõi dẫn bằng đồng kết hợp lớp cách điện và vỏ bảo vệ. Đây là loại cáp điện công trình phổ biến nhất, được sử dụng trong các hệ thống điện dân dụng, công nghiệp, nhà máy và tòa nhà cao tầng.
Ưu điểm nổi bật của cáp đồng là độ dẫn điện cao, khả năng chịu tải tốt, dễ thi công và phù hợp cho cả dây treo trên cao, chôn ngầm hoặc đi âm tường. Tuy nhiên, cáp đồng nặng và dễ bị oxy hóa nếu không có lớp bảo vệ thích hợp.

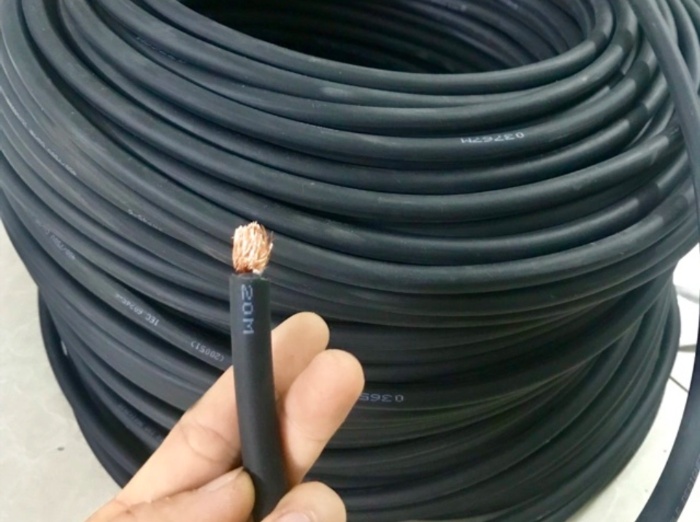

4. Cáp hàn
Cáp hàn được thiết kế đặc biệt để dẫn dòng điện hàn công suất lớn. Cấu tạo gồm ruột dẫn bằng đồng hoặc nhôm nhiều sợi mảnh, có độ dẻo cao và chịu nhiệt tốt, cho phép dòng điện lớn đi qua mà không gây hư hại.
Lớp vỏ cách điện của cáp hàn thường làm từ cao su hoặc nhựa chịu nhiệt, giúp chống cháy, cách điện an toàn và bền bỉ trong môi trường công nghiệp.
Loại cáp này được sử dụng trong máy hàn, thiết bị cơ khí và các hệ thống kết nối dòng điện cao tần.

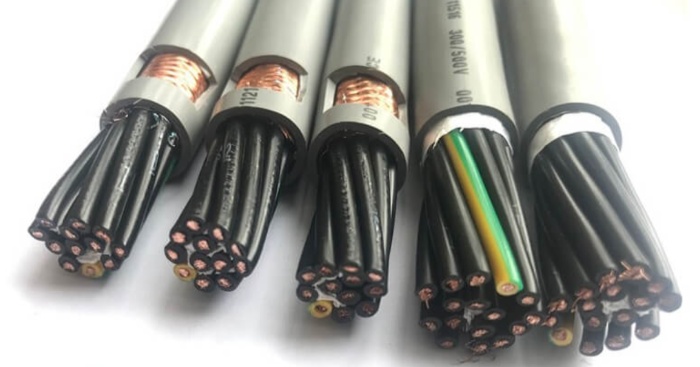

5. Cáp động lực
Cáp động lực là loại cáp được dùng để truyền tải năng lượng điện chính trong hệ thống điện dân dụng và công nghiệp. Cấu tạo gồm lõi dẫn (đồng hoặc nhôm), lớp cách điện PVC hoặc XLPE và vỏ bảo vệ bên ngoài giúp tăng độ bền cơ học.
Cáp động lực có thể là một lõi hoặc nhiều lõi, được sử dụng trong nhà máy, trạm điện, khu công nghiệp, trung tâm thương mại, nơi cần truyền công suất lớn và ổn định.

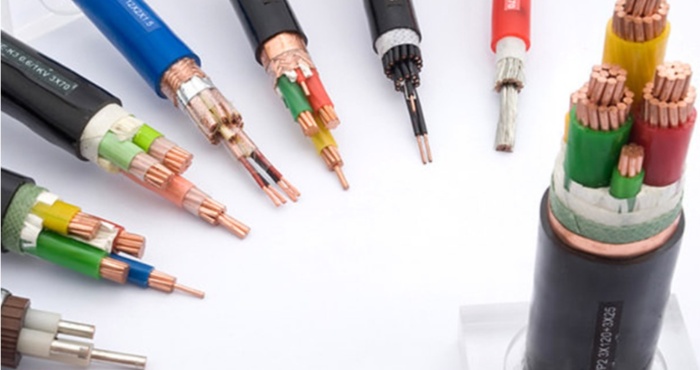

6. Cáp hạ thế
Cáp điện hạ thế được dùng trong hệ thống phân phối điện áp thấp, thường có điện áp định mức 0,6/1 kV. Lõi dẫn bằng đồng nguyên chất, kết hợp lớp cách điện PVC hoặc XLPE và vỏ bảo vệ chống tia cực tím, chịu nhiệt tốt.
Cáp hạ thế có hai dạng: cáp không giáp (dùng trong nhà) và cáp có giáp (bọc thêm lớp kim loại chống cơ học, thường là sắt, nhôm hoặc kẽm) – thích hợp cho môi trường ngoài trời hoặc khu vực có va đập mạnh.

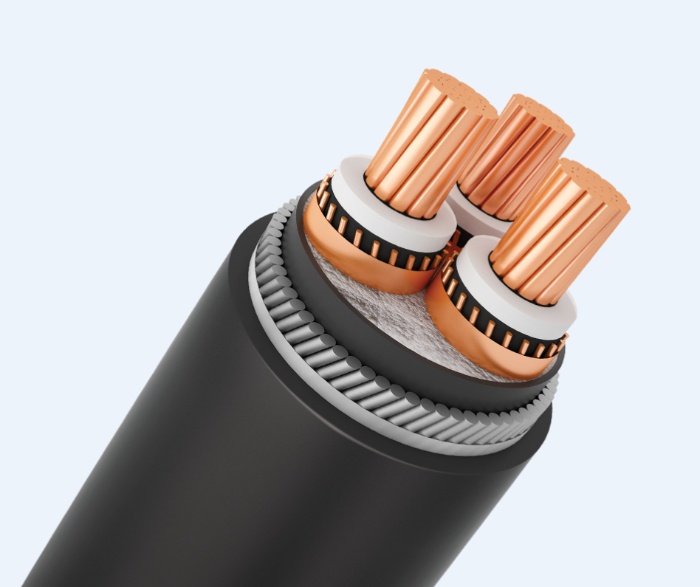

7. Cáp ngầm 3 pha
Cáp ngầm 3 pha được thiết kế để truyền tải điện 3 pha trong đô thị hoặc hệ thống điện ngầm. Loại cáp này có khả năng chịu nước, chống ẩm và chống ăn mòn cao, thường được chôn dưới lòng đất trong ống hoặc hầm kỹ thuật bê tông.
Cáp ngầm giúp giảm ô nhiễm không gian, tăng tính thẩm mỹ và đảm bảo an toàn điện, phù hợp với các dự án hạ tầng đô thị hiện đại.

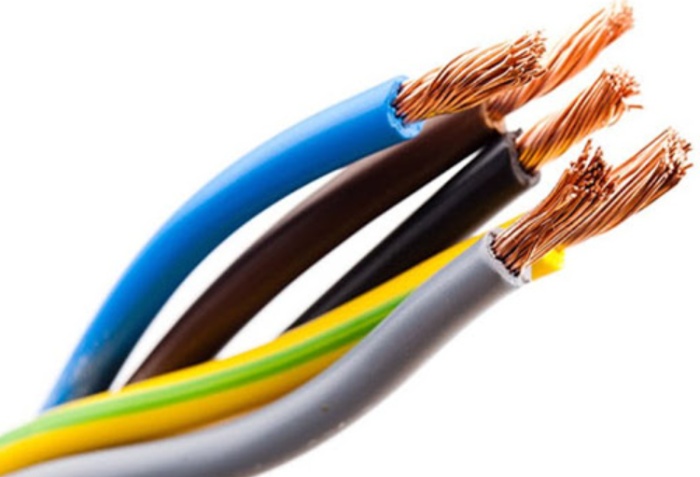

8. Dây đơn cứng và dây đơn mềm
- Dây đơn cứng: Có ruột đồng một sợi duy nhất, độ bền cơ học cao, ít linh hoạt, dùng trong hệ thống cố định như ổ cắm, tủ điện.
- Dây đơn mềm: Gồm nhiều sợi đồng nhỏ xoắn lại, mềm dẻo, dễ luồn trong ống dẫn, thích hợp cho các công trình yêu cầu đấu nối linh hoạt hoặc tạm thời.
Phân loại dây điện công trình phổ biến theo ký hiệu kỹ thuật
| Loại dây/cáp | Cấu tạo và đặc điểm nổi bật | Ứng dụng tiêu biểu |
|---|---|---|
| CV (Copper PVC) | Ruột đồng mềm, vỏ PVC, chịu nhiệt 70°C | Hệ thống chiếu sáng, ổ cắm dân dụng |
| CVV (Copper PVC PVC) | Nhiều lõi, linh hoạt, vỏ kép PVC | Dây dẫn thiết bị, chiếu sáng nhiều pha |
| CXV (Copper XLPE PVC) | Lõi đồng, cách điện XLPE, chịu nhiệt 90°C | Nhà máy, xưởng, công nghiệp nặng |
| Dây cáp ngầm | Cách điện dày, chịu nước và áp lực cơ học | Lắp đặt dưới lòng đất |
| Dây điện nhôm | Nhẹ, giá rẻ, dẫn điện vừa phải | Truyền tải điện cao áp trên không |
| Cáp điều khiển | Nhiều lõi, chống nhiễu, chịu dầu, chịu nhiệt | Truyền tín hiệu điều khiển tự động |
| Cáp hàn | Đồng mềm, vỏ cao su chịu nhiệt | Máy hàn, cơ khí công nghiệp |
| Dây đơn (cứng/mềm) | Một hoặc nhiều sợi đồng | Hệ thống cố định, dây đấu nối linh hoạt |
Lưu ý quan trọng khi lựa chọn dây điện công trình
Việc lựa chọn dây điện phù hợp cho công trình đóng vai trò rất quan trọng, không chỉ ảnh hưởng đến hiệu quả vận hành của hệ thống điện, mà còn quyết định mức độ an toàn và tuổi thọ của toàn bộ dự án. Dưới đây là những yếu tố cần đặc biệt lưu ý khi chọn mua và sử dụng dây điện công trình.
1. Kiểm tra thông tin và nhãn mác sản phẩm
Chỉ nên lựa chọn dây điện có đầy đủ nhãn mác, tem chứng nhận và thông tin kỹ thuật được in rõ ràng trên bao bì và chính thân dây. Các thông tin này thường bao gồm: tên nhà sản xuất, cấu tạo lõi, tiết diện, vật liệu cách điện, cấp điện áp và tiêu chuẩn áp dụng.
Việc kiểm tra kỹ giúp đảm bảo nguồn gốc rõ ràng, tránh mua phải sản phẩm giả mạo hoặc kém chất lượng, gây mất an toàn trong quá trình sử dụng.
2. Quan sát lớp vỏ cách điện và lớp bọc ngoài
Dây điện chính hãng thường có bề mặt vỏ nhựa trơn mịn, đồng đều, không sần sùi hay có vết nứt. Chất liệu vỏ phải mềm dẻo, có độ đàn hồi tốt, không bị giòn hoặc bong tróc khi uốn, kéo dãn.
Đối với công trình yêu cầu cao, nên chọn dây có vỏ cách điện bằng PVC, XLPE hoặc cao su chịu nhiệt, chống cháy lan, nhằm đảm bảo độ bền và an toàn trong môi trường thi công phức tạp.
3. Đối chiếu và so sánh thông số kỹ thuật
Trước khi lắp đặt, cần so sánh các thông số kỹ thuật in trên dây với bảng thông số của nhà sản xuất hoặc tài liệu thiết kế công trình.
Các yếu tố cần đối chiếu bao gồm: tiết diện ruột dẫn, vật liệu lõi, độ dày lớp cách điện, điện áp định mức… Việc này giúp đảm bảo tính tương thích và chính xác giữa thiết kế kỹ thuật và thực tế thi công, hạn chế rủi ro chập điện hoặc quá tải.
4. Lựa chọn tiết diện dây dẫn phù hợp
Tiết diện dây dẫn phải được tính toán chính xác theo dòng điện định mức của hệ thống. Nếu tiết diện quá nhỏ, dây có thể bị nóng chảy hoặc cháy khi quá tải.
- Với dây đồng, mật độ dòng điện trung bình khoảng 6A/mm².
- Với dây nhôm, khoảng 4,5A/mm².
Nên áp dụng tiêu chuẩn IEC 60439 hoặc TCVN tương đương để chọn tiết diện phù hợp, đảm bảo tính toán kỹ thuật chính xác, an toàn và tiết kiệm năng lượng.
5. Đánh giá vật liệu dẫn điện và loại dây sử dụng
Tùy theo mục đích và điều kiện thi công, lựa chọn vật liệu phù hợp là điều cần thiết:
- Dây đồng mềm nhiều sợi có khả năng dẫn điện tốt, linh hoạt, dễ lắp đặt và ít gãy gập.
- Dây nhôm nhẹ hơn, chi phí thấp hơn, thích hợp cho đường dây tải điện ngoài trời.
Ngoài ra, lớp cách điện và lớp bảo vệ cũng cần tương thích với môi trường làm việc: PVC cho môi trường khô, cao su hoặc bọc thép cho khu vực chịu va đập, nhiệt độ cao hoặc có nguy cơ cháy nổ.
6. Kiểm tra tiêu chuẩn chất lượng và chứng nhận an toàn
Ưu tiên chọn sản phẩm đạt chứng nhận chất lượng theo tiêu chuẩn Việt Nam (TCVN) hoặc tiêu chuẩn quốc tế (IEC, ISO).
Những chứng nhận này khẳng định dây điện đã được kiểm định về độ bền, khả năng chịu nhiệt, điện trở cách điện và tính ổn định khi vận hành, giúp đảm bảo an toàn và tuổi thọ cho hệ thống điện công trình.
7. Xem xét giá thành và hiệu quả đầu tư
Không nên chọn dây điện có giá rẻ bất thường, vì thường đi kèm với chất lượng thấp, lõi nhỏ, vỏ mỏng dễ gây cháy nổ.
Hãy ưu tiên các sản phẩm có giá thành hợp lý, tương xứng với chất lượng và thương hiệu, nhằm đảm bảo hiệu suất và tiết kiệm chi phí bảo trì, thay thế về lâu dài.
8. Đảm bảo an toàn cho công trình
Đối với công trình quy mô lớn hoặc khu vực đòi hỏi tiêu chuẩn an toàn cao, nên chọn dây điện công trình chống cháy hoặc chậm cháy (Fire Resistant/ Flame Retardant Cable).
Những loại cáp này có khả năng hạn chế lan truyền ngọn lửa, duy trì hoạt động của hệ thống điện trong tình huống khẩn cấp, giúp bảo vệ người và tài sản trong trường hợp xảy ra sự cố.
9. Tính toán dự phòng và hạn chế độ sụt áp
Ngoài công suất hiện tại, cần dự phòng thêm dung lượng tải điện cho nhu cầu mở rộng tương lai. Đồng thời, tính toán và hạn chế độ sụt áp để giảm tổn hao điện năng, duy trì hiệu suất vận hành ổn định cho toàn hệ thống.
10. Tuân thủ quy chuẩn và kinh nghiệm thi công
Cuối cùng, nên tham khảo ý kiến của các kỹ sư hoặc đơn vị thi công có chuyên môn, đồng thời tuân thủ đúng quy trình lắp đặt và an toàn điện theo tiêu chuẩn quốc gia.
Việc thi công đúng kỹ thuật sẽ giúp nâng cao độ tin cậy, giảm rủi ro và tối ưu tuổi thọ cho hệ thống dây điện công trình.
